高壓變頻器，高壓變頻柜
沈陽申工電氣是生產高壓變頻器生產廠家，生產的10KV高壓變頻器，6KV高壓變頻柜高壓變頻控制柜，高壓變頻調速裝置，適用于3KV~10KV電壓環境，穩定可靠，廣泛應用于風機、泵、壓縮機、皮帶機、提升機等負載的節能調速和工藝改善。
關鍵詞：
所屬分類：
產品描述
沈陽申工高壓變頻器，10KV高壓變頻器，6KV高壓變頻柜、高壓變頻調速裝置，適用于3KV~10KV電壓環境，系統采用了目前穩定、可靠、先進的功率單元疊波串聯技術，以DSP+FPGA+CPLD處理器為控制核心，以PLC為用戶接口，以觸摸屏為人機交互界面，注入當前先進的電機矢量控制算法，具有控制精度高，響應速度快，低頻轉矩大等特點，目前已廣泛應用于風機、泵、壓縮機、皮帶機、提升機等負載的節能調速和工藝改善，解決了用戶問題，為用戶創造了利潤。

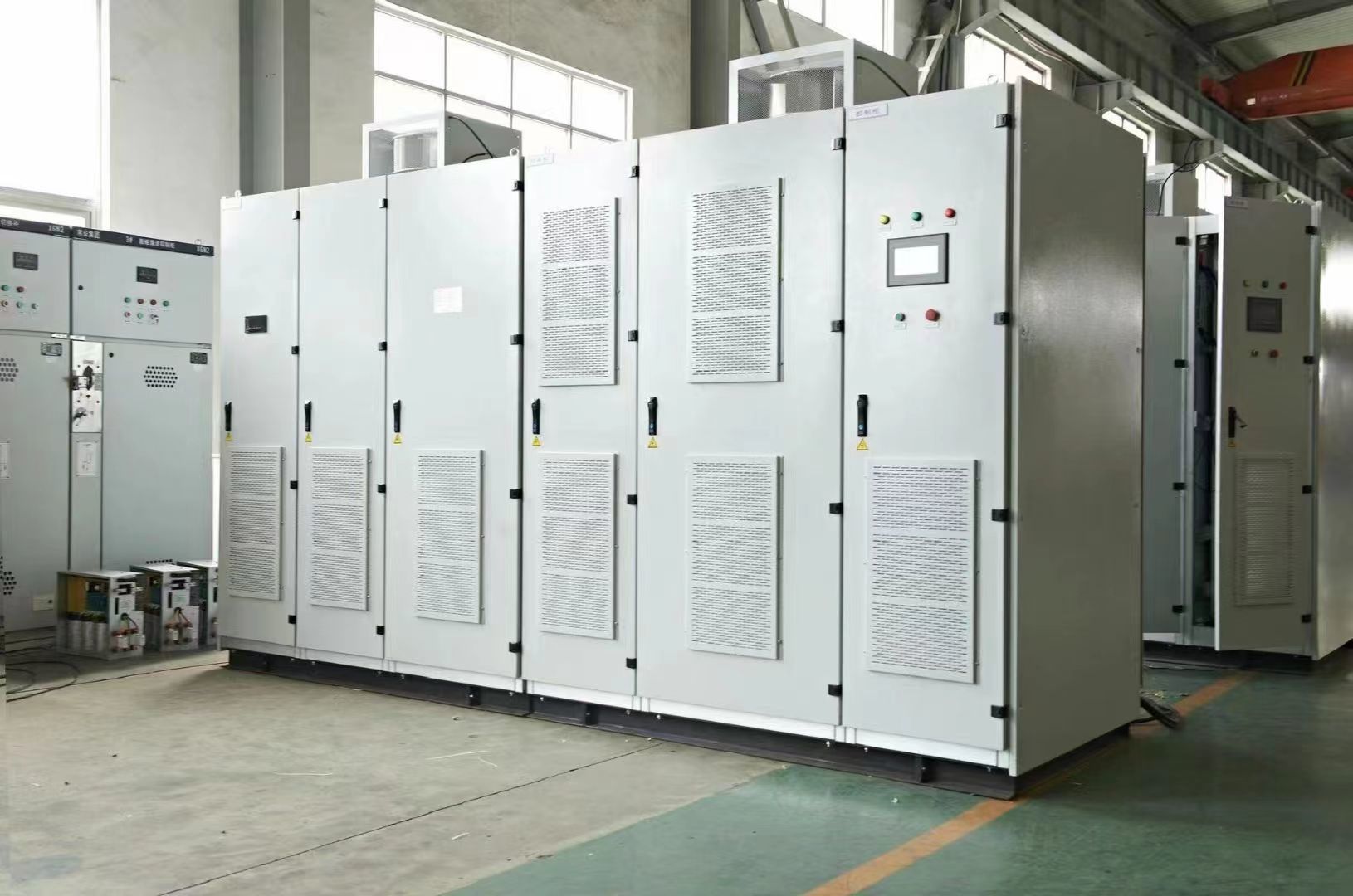

沈陽申工電氣高壓泵變頻器，高壓變頻柜，高壓變頻調速裝置
使用環境
為了保證調速裝置能長期穩定和可靠地運行，變頻調速裝置的安裝和使用環境應滿足如下要求：
變頻器室應配備足夠的空調設備、除濕設備、防塵密封設備，保證設備運行環境溫度滿足DL-T994-2006中 6.2使用環境的規定。
變頻器運行地點應無導電或爆炸塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽，不導電和不爆炸粉塵總量<6.5mg/dm 3、污穢等級不大于II級 。
安裝現場的電磁環境需滿足以下國家標準中的規定(電磁兼容試驗和測量技術)：
GB/T17626.2-1998; GB/T17626.4-1998; GB/T17626.5-1998; GB/T17626.6-1998; GB/T17626.8 -1998。
電源諧波符合GB/T14549的規定，電源電壓波動在+10%~-35%，電源電壓不平衡度滿足GB/T15543的規定，電源頻率波動范圍符合GB/T15945的規定。
要求變頻器室及上級配電系統有良好的防雷措施，避免雷擊的損壞。
如果安裝變頻器的房間需要采暖，應采用電暖氣采暖設備，謂勿采用水暖氣，以免因暖氣漏水而帶來變頻器故障。
產品構成
變壓器柜
采用移相變壓器進行多脈沖整流，大大改善網側電流波形，有效降低設備對電網諧波的污染;
配置溫控儀，實時監控變壓器狀況，保證變壓器安全運行。
冷卻風機
采用業內知名品牌、可靠性高、風量大 、噪音小。
觸摸屏
TFT液晶觸摸屏，顯示效果逼真;界面友好，可操作性強。
功率單元柜
采用功率單元串聯技術，每個功率單元相當于—臺交—直—壓型單相低壓變頻器：
模塊化設計，每個單元均可互換。
控制柜
DSP+FPGA+PLC三核控制技術，系統控制精度高，響應速度快;
主控板與單元之間采用抗干擾能力強的光纖通信。

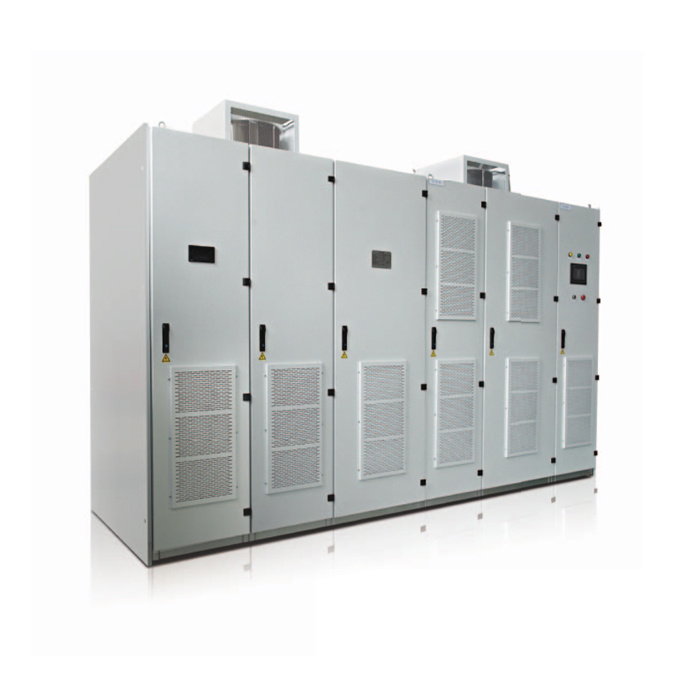

沈陽申工電氣高壓變頻器，高壓變頻調速裝置
產品型號
SG-AL-10/10-2500
產品外形尺寸
寬4800mm，高2300mm，深1280mm
技術參數

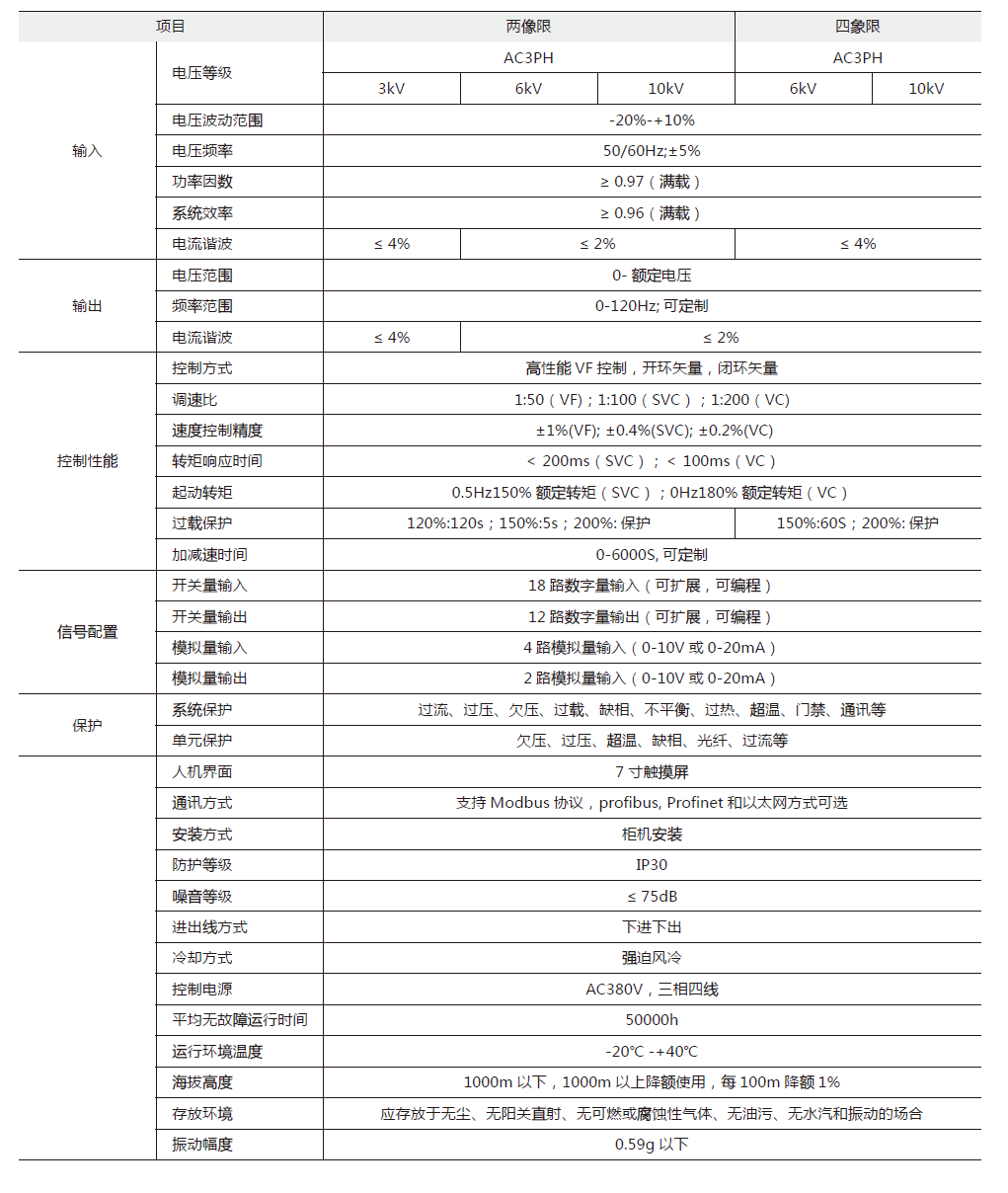

高壓變頻器技術參數
產品特點
1、三種控制技術
高性能VF控制
電機通用控制模式，支持多種控制曲線以及V/F分離功能
開環矢量
高精度控制模式，無需安裝速度傳感器
閉環矢量
超高精度控制模式，可支持增加式編碼器
2、四象限驅動技術

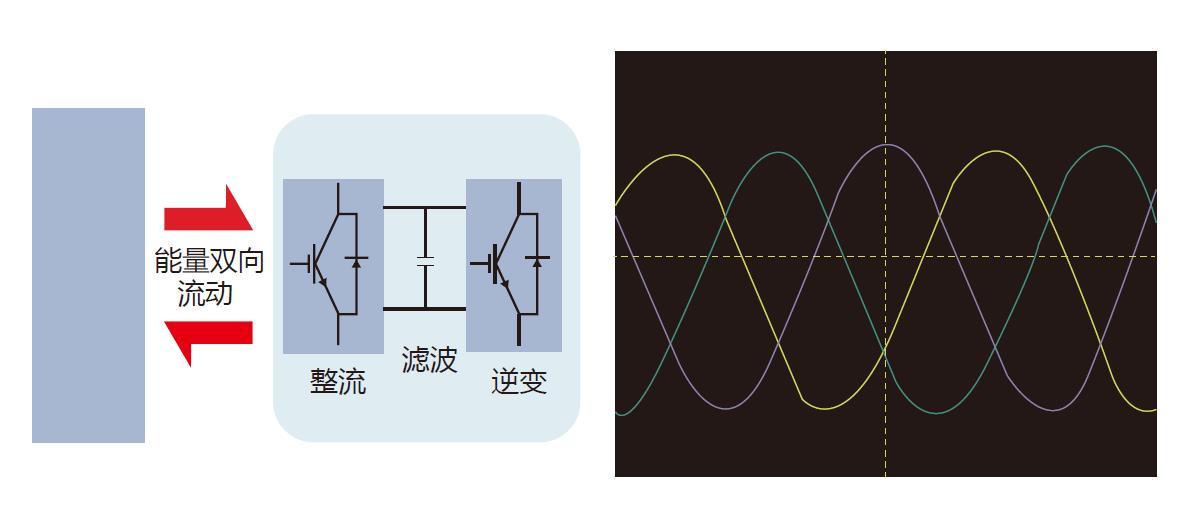

申工電氣高壓變頻器四象限驅動技術圖
功率單元使用IGBT進行整流，實現能力雙向流動，節能環保。具有全功率回饋能力。
3、LVRT低電壓穿越技術

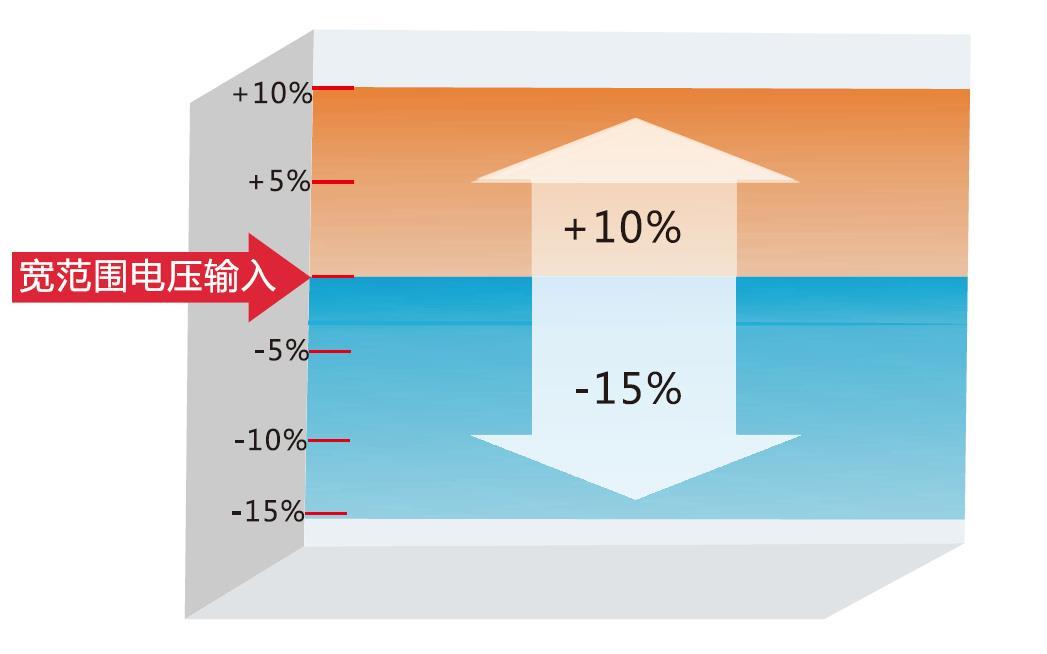

申工電氣高壓變頻器低電壓穿越技術圖
寬范圍電壓抗擾能力。系統具有AVR (電壓自動調節)功能，滿足嚴苛的電網環境:
85%-110%滿載輸出
85%-85%降額輸出
110%-120%降額輸出

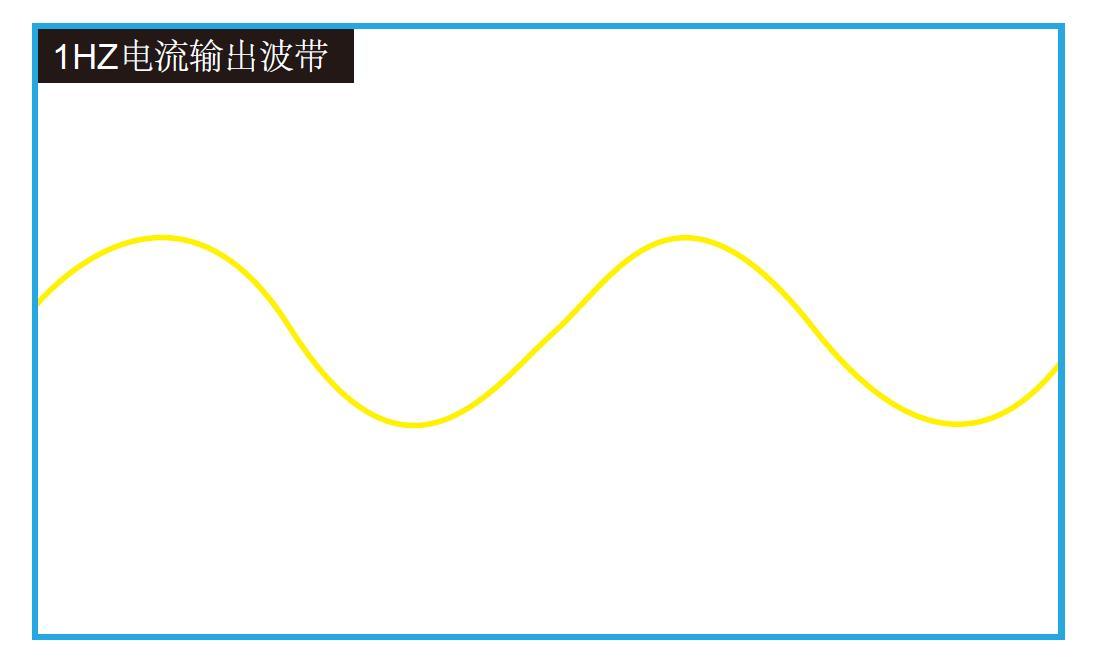

4、優異的低頻控制技術
先進的死區補償技術，低頻波形好;
優化的低頻抑制震蕩算法，不會引起電機共振。
5、單元旁路技術
申工高壓變頻器單元旁路技術原理圖
同級旁路。當某個單元失效后，系統自動旁路每相對應單元，適用于可降額運行的場合。
中性點偏移旁路。電壓輸出能力高，現場適應能力強。
6、全頻段轉速追蹤

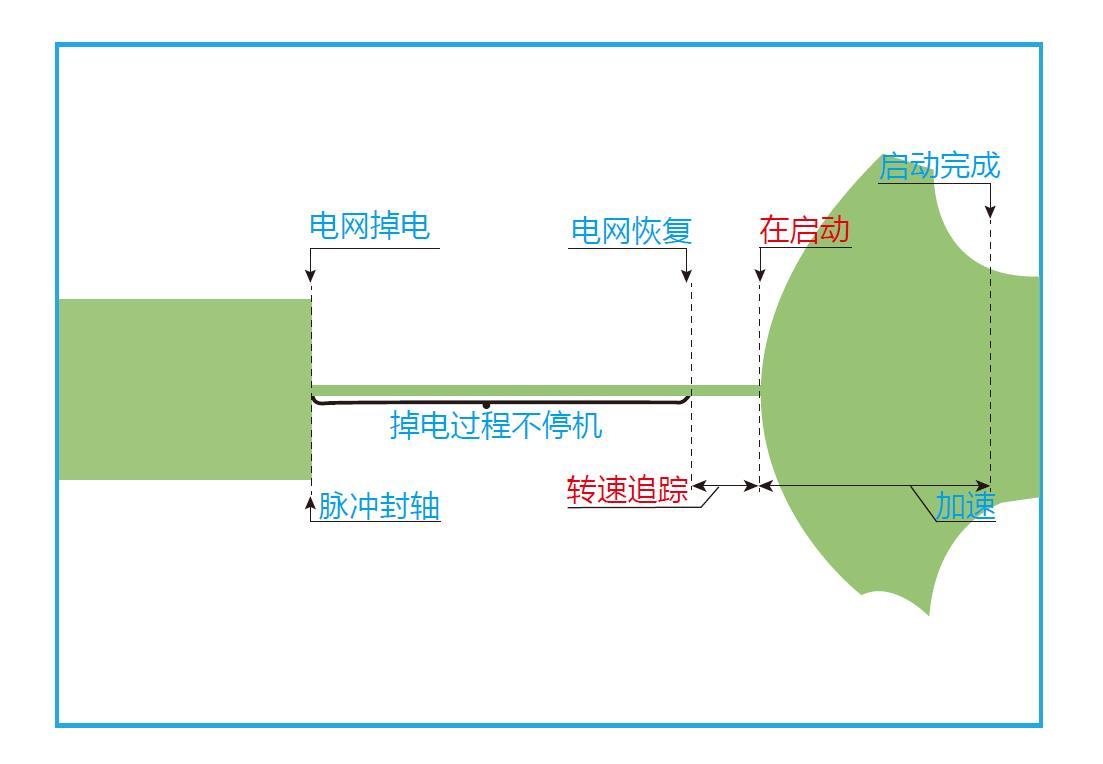

申工高壓變頻器全頻段轉速追蹤原理圖
系統能精準追蹤電機當前的轉速與方向，無需安裝速度傳感器。在設定時間內掉電故障恢復時，系統可實現自起動。
7、主從控制技術
申工高壓變頻器主從控制技術原理圖
主機與從機之間通過CAN總線連接，實現多臺設備功率平衡。
寬泛的輸入電壓范圍，更適合國內電網條件。
對電機無特殊要求，適用于普通高壓電機，對電機電纜無長度限制。
內設全面的運行監測系統，具有多達.上萬條的運行日志監控，能及時準確鎖定故障點。
友好的全中文人機界面和完善的自診斷功能。
拓?fù)浣Y(jié)構

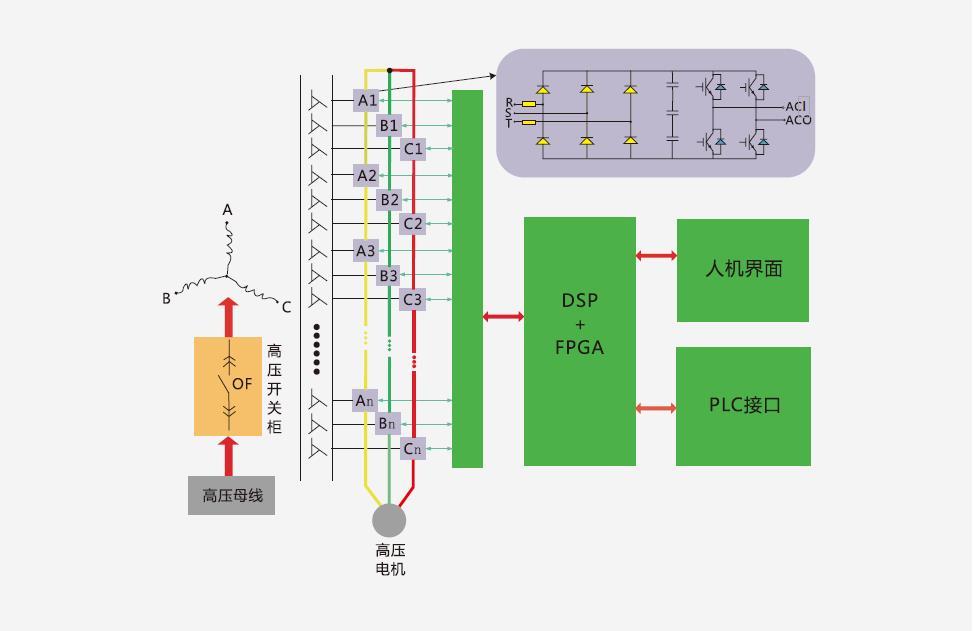

申工高壓變頻器拓?fù)浣Y(jié)構原理圖
