申工產品
申工產品
高壓固態軟啟動柜，高壓固態軟啟動裝置
申工電氣是生產10KV高壓固態軟起動柜廠家，高壓固態軟啟動裝置，適用于鼠籠式異步、同步起動機起動和停止的控制與保護。應用額定電壓3-10KV的電力、建材、化工、冶金鋼鐵、造紙等行業?？膳c水泵、風機、壓縮機、粉碎機、攪拌機、皮壓機等各種機電設備配套使用。
關鍵詞：
高壓軟啟動柜，高壓變頻柜
所屬分類：
產品描述
高壓固態軟起動裝置是可靠、維護方便的高科技產品，高壓固態軟啟動柜主要適用于鼠籠式異步、同步起動機起動和停止的控制與保護。為電機提供最佳的限流降矩起動方式。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。

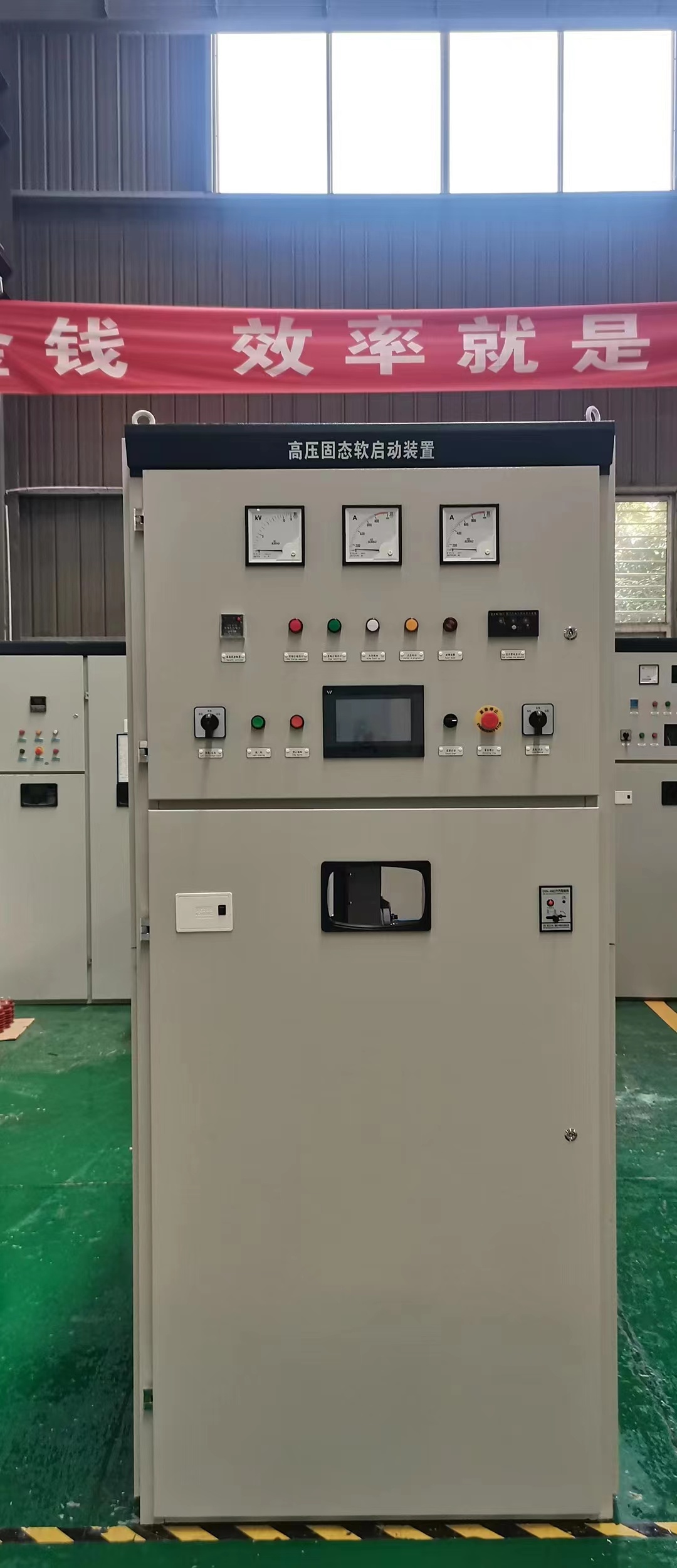

申工電氣高壓軟啟動柜，高壓固態軟起動裝置
高壓固態軟啟動柜產品廣泛應用于額定電壓3000-10000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。
產品介紹
高壓軟起動裝置是一種新型智能電動機起動裝置，適用于鼠籠式異步、同步電動機。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。高壓軟起動裝置通過控制晶閘管的導通角對輸入電壓進行控制，實現改變電動機定子端電壓值的大小，即控制電動機的起動轉矩和起動電流的大小，從而實現電動機的軟起動控制。高壓軟起動可按照設定的起動參數平滑加速，從而減少對電網，電機及設備的電氣和機械沖擊。當電機達到額定轉速后，旁路接觸器自動接通。高壓軟起動裝置起動完畢后繼續監控電動機，并提供各種故障保護。

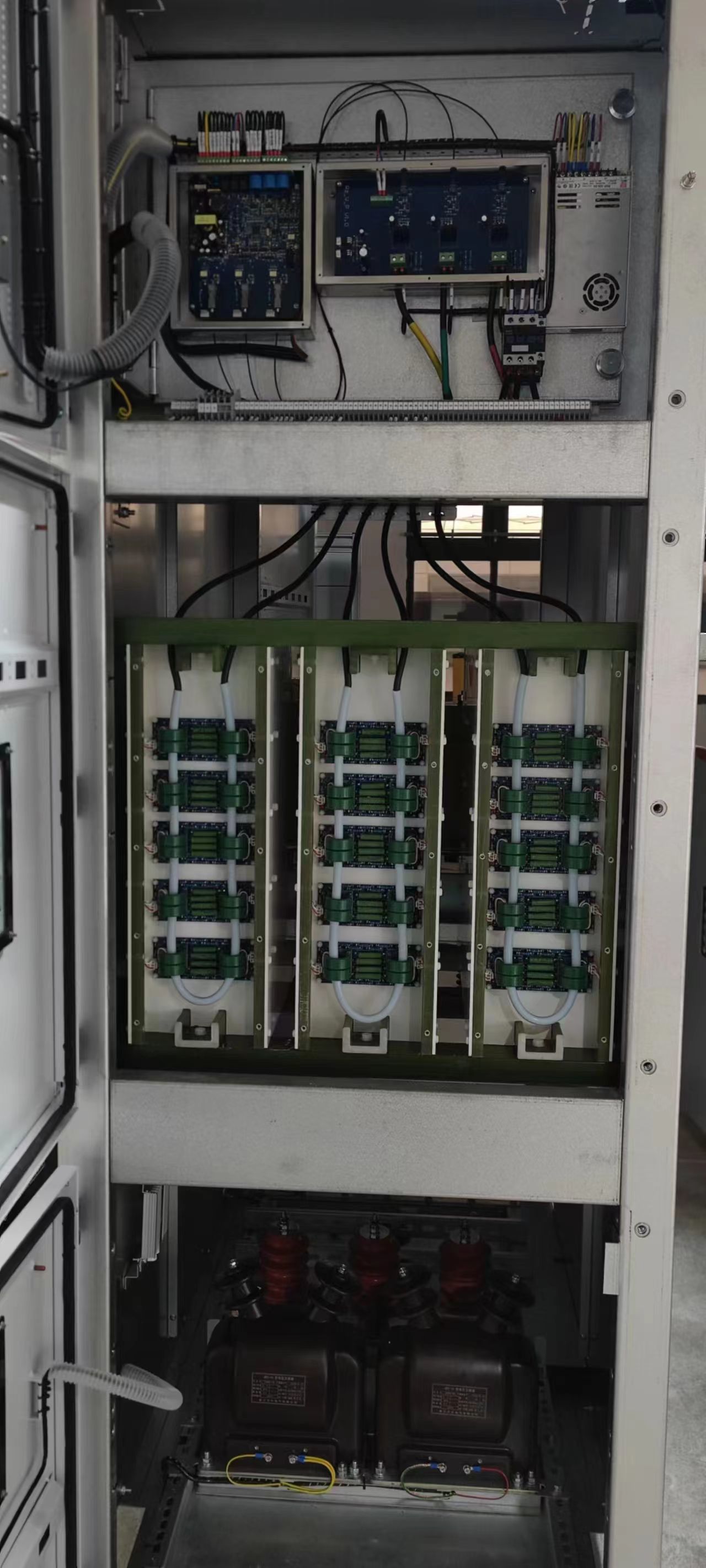

申工電氣高壓泵固態軟啟動柜內部實拍
型號規格
SG-RQGT-5000/10
功能特點
多種起動方式;
起動控制：整機設有本地、遠程(外部干接點)、PLC、通迅(485接口、Modbus)起?？刂乒δ?
軟起/直接起動具有轉換功能;
晶閘管的保護：阻容吸收動靜態均壓技術，保證功率器件在高電壓下串聯的可靠安全運行;
抗干擾性強;
模塊化設計;
通訊接口：RS-485通訊接口，內嵌標準MODBUS協議，方便組態連接;
模擬信號輸出：4-20ma信號;
具有15次故障記憶;
先進、完善的起停功能;
高可靠性;高安全性;實用性強。
技術特點
部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。
可控硅保護部件：主要包括由 RC 網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性;利用光纖觸發進行可靠高低壓隔離。
真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
信號采集與保護部件：通過電壓互感器、電流互感器、避雷器對主回路電壓、電流信號進行采集，主CPU 控制并進行相應保護。
系統控制與顯示部件：32位ARM核微控制器執行中心控制、LCD液晶/觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
柜體結構采用KYN28高壓開關柜柜體，主體結構采用厚度為2mm 的覆鋁鋅鋼板復合折邊工藝，柜門采用2mm厚的冷軋鋼板復合折邊工藝，柜門采用靜電噴塑工藝，具有抗撞擊、耐腐蝕及外形美觀的特點。防護等級為IP40。
技術參數

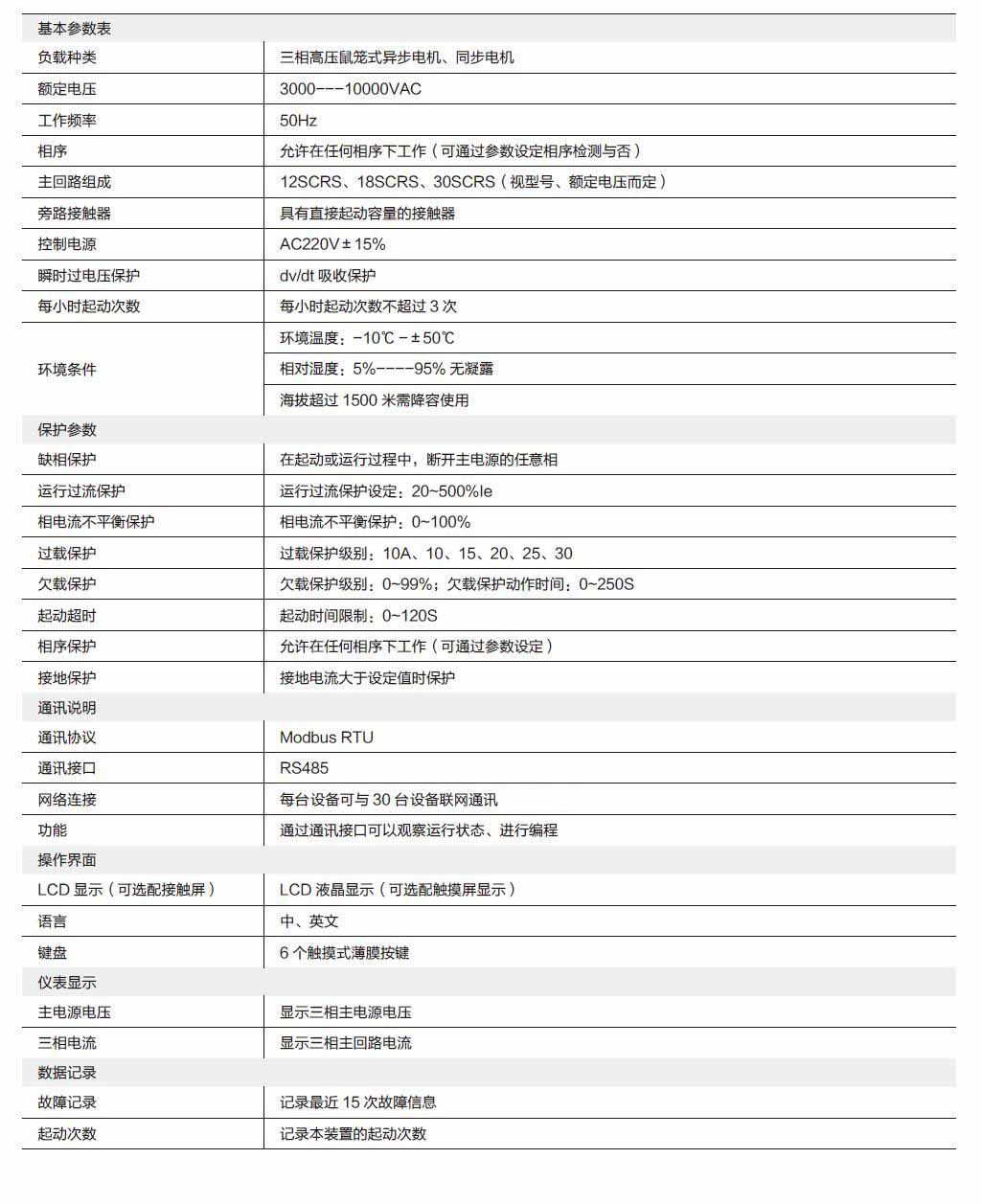

申工電氣高壓軟啟動柜，高壓固態軟起動裝置技術參數
