中開泵
SGS型中開泵是單級雙吸、臥式中開離心泵。中開泵供輸送清水及物理化學性質類似與水的液體。液體最高溫度不得超過80℃。中開泵適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。
關鍵詞：
所屬分類：
產品描述
SGS中開離心泵概述
SGS型中開泵是單級雙吸、臥式中開離心泵。沈陽申工消防電器控制裝置產品：消防巡檢柜，消防風機控制箱/防排煙風機控制箱，消防控制柜，消防機械應急啟動裝置。
中開泵供輸送清水及物理化學性質類似與水的液體。液體最高溫度不得超過80℃。
中開泵適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。
本公司目前生產的SGS型中開泵有29種型號，64個規格。
型號意義

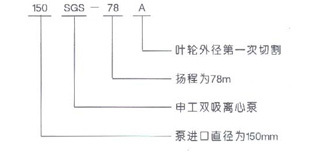

SGS型中開離心泵型號意義
結構說明
1、本型中開泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機(或其他原動機)。從聯軸器向泵的方向看去，水泵為順時針方向旋轉。根據需要也可生產逆時針旋轉的泵，但訂貨時應特殊提出。
2、本型中開泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其余多為鑄鐵制成。
3、泵體與泵蓋構成葉輪的工作室，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
4、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩余軸向力則由軸端的軸承承受。
5、泵軸由兩個單列向心球軸承支撐，軸承裝在泵體兩端的軸承體內，用黃油潤滑。雙吸密封環用以減少水泵葉輪處漏水。
6、水泵通過彈性柱銷聯軸器與電動機直接傳動。(如果必須采用橡膠帶傳動時，應另設支架)。
7、軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。根據用戶需要，也可采用機械密封。
直徑與跳動量

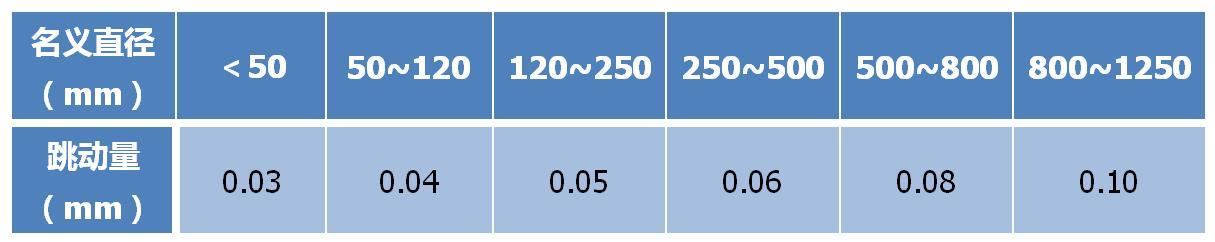

SGS型中開離心泵直徑與跳動量
