申工防爆配電控制箱適用爆炸環境危險區域劃分介紹
分類：新聞中心
作者： 沈陽申工電氣
來源： 申工電氣
發布時間：2022-03-08 09:03
沈陽申工電氣生產防爆配電控制箱廠家，以申工電氣防爆配電控制箱防爆標志：EX d ⅡB T6 Gb;Ex d ⅡC T6 Gb;EX tD A21 IP66 T80℃為例，介紹說明爆炸環境危險區域劃分0區、1區、2區;20區、21區、22區相關內容，以及爆炸性環境危險區域的劃分和設備保護級別及設備防爆形式有著明確的選擇關系。
申工電氣防爆配電控制箱
爆炸性環境危險區域分為爆炸性氣體環境危險區域和爆炸性粉塵危險區域，其中爆炸性氣體環境危險區域分0區、1區、2區;爆炸性粉塵危險區域分20區、21區、22區。沈陽申工電氣防爆配電控制箱的防爆標志為：EX d ⅡB T6 Gb;Ex d ⅡC T6 Gb;EX tD A21 IP66 T80℃，第二位編碼“d”，即電氣設備防爆型式，第六位編碼 “Gb”，即電氣設備保護級別(EPL)。
第二位編碼，防爆型式：
d：隔爆型，使用外殼隔離可能存在的點火源，適用1區、2區
e：增安型，采用附加措施提高產品安全性，適用1區、2區
ia：本安型，限制可能產生的電火花或熱效應能量，適用0區、1區、2區
ib：本安型，同ia，但限制的能量比上面稍大，適用1區、2區
P ：正壓型，使用特殊氣體隔絕爆炸性氣體，適用1區、2區
O：充油型，將電氣設備浸在絕緣油中，適用1區、2區
N：無火花型，常用于限制可燃性氣體進入腔體，適用2區
M：澆封型，使用環氧樹脂等復合物隔離可燃?xì)怏w，適用1區、2區
第六位編碼 ，電氣設備保護級別(EPL)：
Gb：適用于1區、2區
根據《GB 50058-2014 爆炸危險環境電力裝置設計規范》中“爆炸性氣體環境”和“爆炸性粉塵環境”兩章節，以及 5.2爆炸性環境電氣設備的選擇介紹：
爆炸性氣體環境危險區域劃分
爆炸性氣體環境應根據爆炸性氣體混合物出現的頻繁程度和持續時間分為0區、1區、2區，分區應符合下列規定：
0區應為連續出現或長期出現爆炸性氣體混合物的環境;
1區應為在正常運行時可能出現爆炸性氣體混合物的環境;
2區應為在正常運行時不太可能出現爆炸性氣體混合物的環境，或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
爆炸性粉塵環境危險區域劃分
爆炸危險區域根據爆炸性粉塵環境出現的頻繁程度和持續時間分為20區、21區、22區，分區應符合下列規定：
20區應為空氣中的可燃性粉塵云持續地或長期或頻繁地出現于爆炸環境中的區域;
21區應為在正常運行時，空氣中的可燃性粉塵云很可能偶爾出現于爆炸性環境中的區域;
22區應為在正常運行時，空氣中的可燃性粉塵云一般不可能出現于爆炸性粉塵環境中的區域，即使出現，持續時間也是短暫的。
對于爆炸性粉塵環境的電氣設備，規范《爆炸危險環境電力裝置設計規范》GB 50058-2014與現行國家標準《可燃性粉塵環境用電氣設備 第2部分：選型和安裝》GB 12476.2-2010的對應關系見下表。

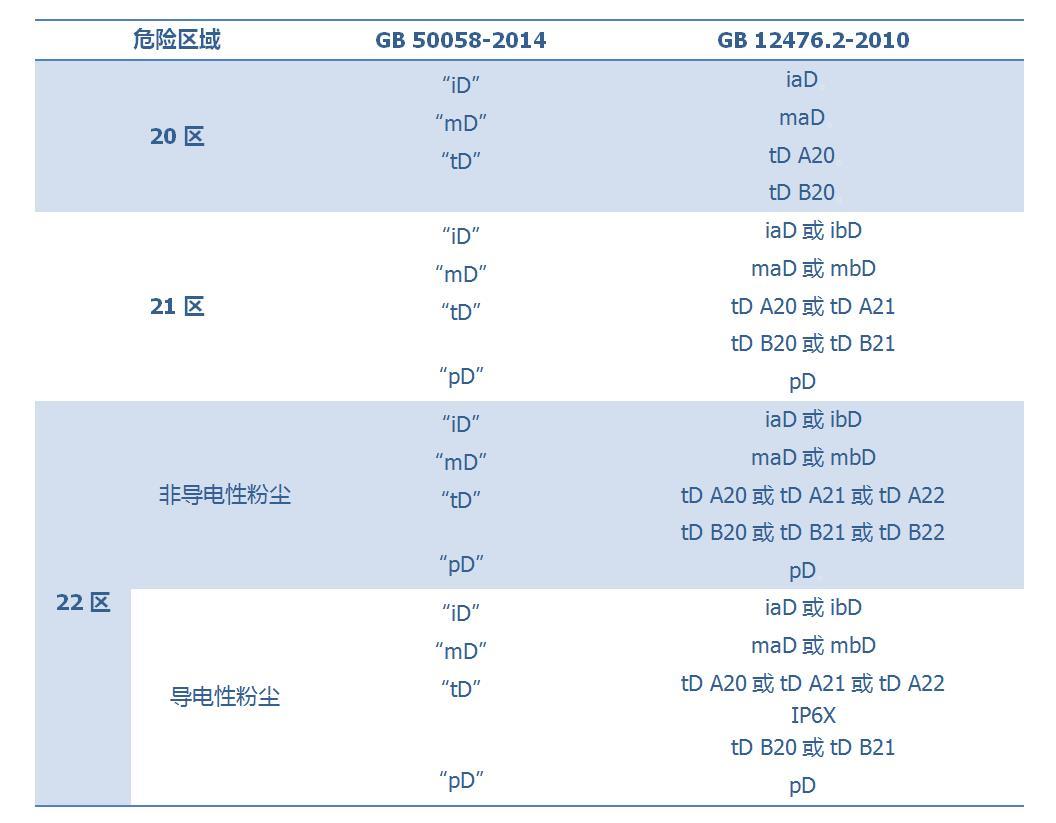

爆炸性粉塵環境危險區域與防爆型式規范對照表
爆炸性環境電氣設備的選擇，危險區域劃分與電氣設備保護級別的關系應符合下列規定：爆炸性環境內電氣設備保護級別的選擇應符合下表的規定。

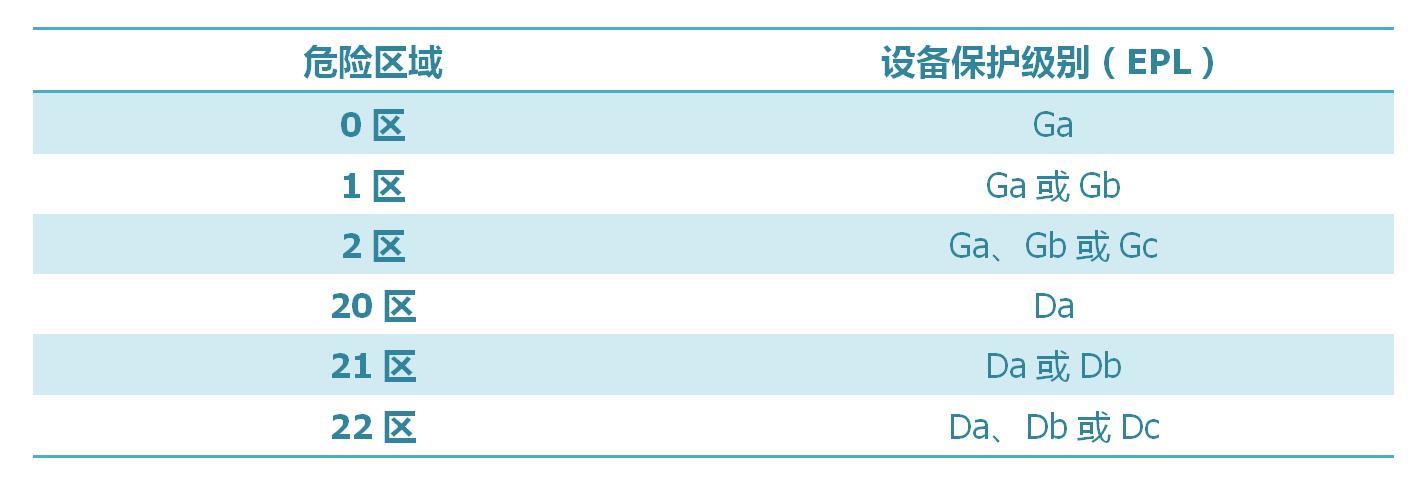

爆炸性環境內電氣設備保護級別的選擇
注：設備的保護級別EPL(Equipment Protection Levels)
申工防爆配電控制箱爆炸環境危險區域劃分,爆炸性粉塵危險區域劃分,爆炸性氣體環境危險區域劃分,危險區域的劃分和設備保護級別介紹,爆炸性環境危險區域劃分和防爆形式關系
