變頻水泵控制柜工作原理及如何選型
分類：新聞中心
作者： 沈陽申工電氣
來源：
發布時間：2020-11-24 08:37
變頻水泵控制柜，可簡稱變頻控制柜，通過變頻調節輸出功率，實現管網穩壓供水。其中變頻水泵控制柜工作原理，變頻水泵控制柜結構及原理，變頻水泵控制柜如何選型等問題簡單介紹如下。

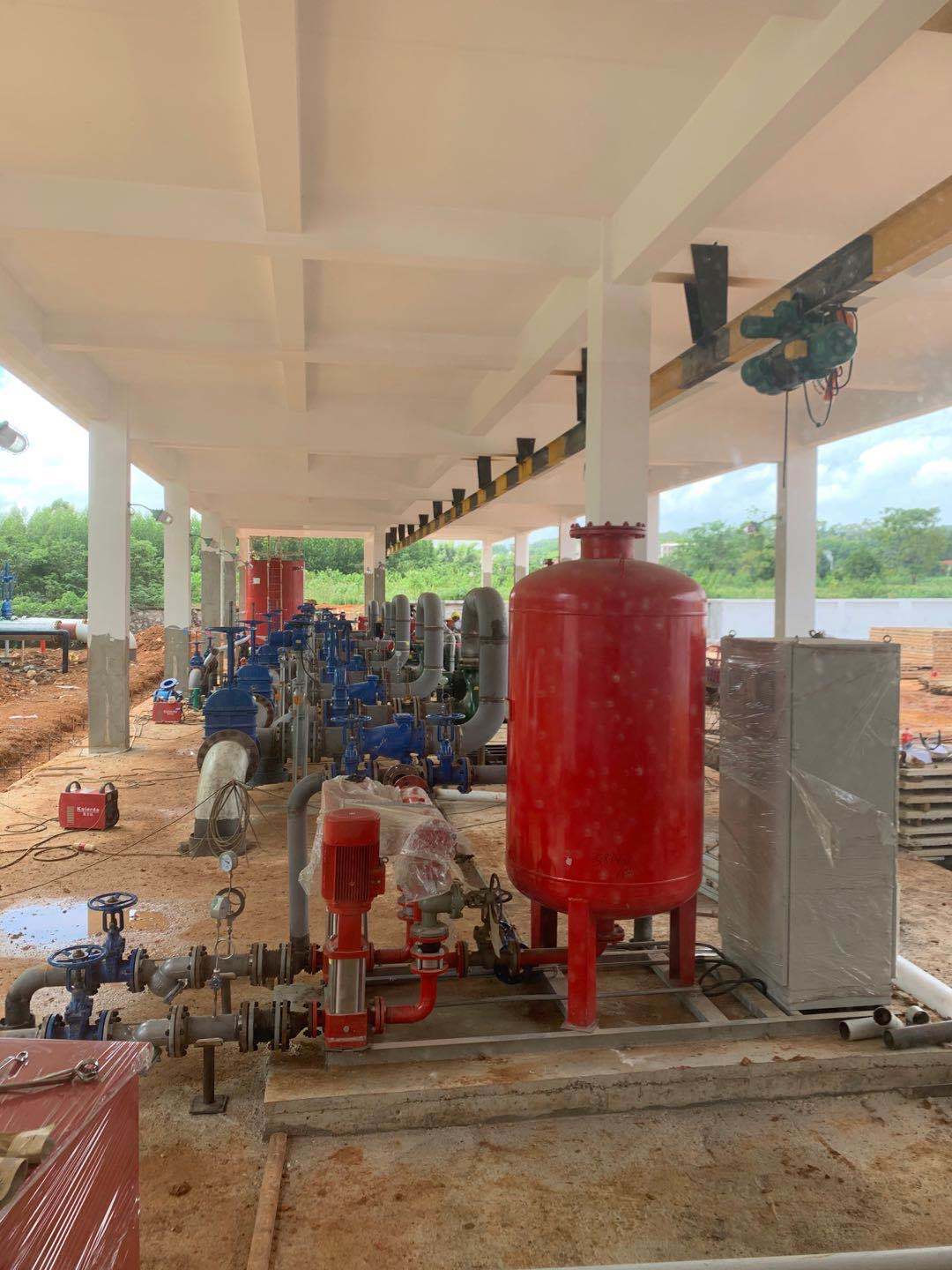

沈陽申工電氣變頻水泵控制柜系統
變頻水泵控制柜工作原理
變頻水泵控制柜，一般由控制水泵，變頻器，PLC和PID，壓力變送器及若干輔助部件構成其整個工作系統，水泵數量根據設計需要設定。各部分功能介紹如下：1、壓力變送器，安裝于供水管道上，實時將管網壓力轉換成1-5V的電信號，發送至變頻控制柜。2、 PLC用于邏輯切換，根據實際管道壓力值與設定參數對比，判斷邏輯工作狀態。3、變頻調速器，根據系統指令，調節水泵轉速以調節流量。4、配備的外圍輔助電路，以保障自動控制系統出現故障時可以通過人工調節的方式維持系統運行，保證連續生產。
變頻水泵控制柜通過監測管道壓力變化，經變頻器系統內置的PID調節器運算，調節輸出功率，然后實現管網的恒壓供水。變頻器的頻率超限信號(一般可作為管網壓力極限信號)可通知PLC進行變頻泵切換。
變頻水泵控制柜如何選型
變頻水泵控制柜系統主要由變頻控制柜，壓力傳感器，水泵等組成。變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC等組成。
變頻水泵控制柜系統選用一般原則
1.水泵揚程應大于實際供水高度。
2.水泵流量總和應大于實際最大供水量。
3.變頻水泵控制柜選型：用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
變頻水泵控制柜工作原理,變頻水泵控制柜如何選型,變頻水泵控制柜選用一般原則,變頻控制柜工作原理,變頻控制柜如何選型
